一、孢子捕捉儀產品簡介

孢子捕捉儀又稱孢子分析儀，孢子自動捕捉系統，孢子捕捉儀能自動捕捉植物的病菌孢子，可對所捕獲的病菌孢子進行在線智能拍攝，并自動選取清晰的照片上傳至云服務器，便于用戶實時查看田間孢子情況，監測分析病害孢子存量。

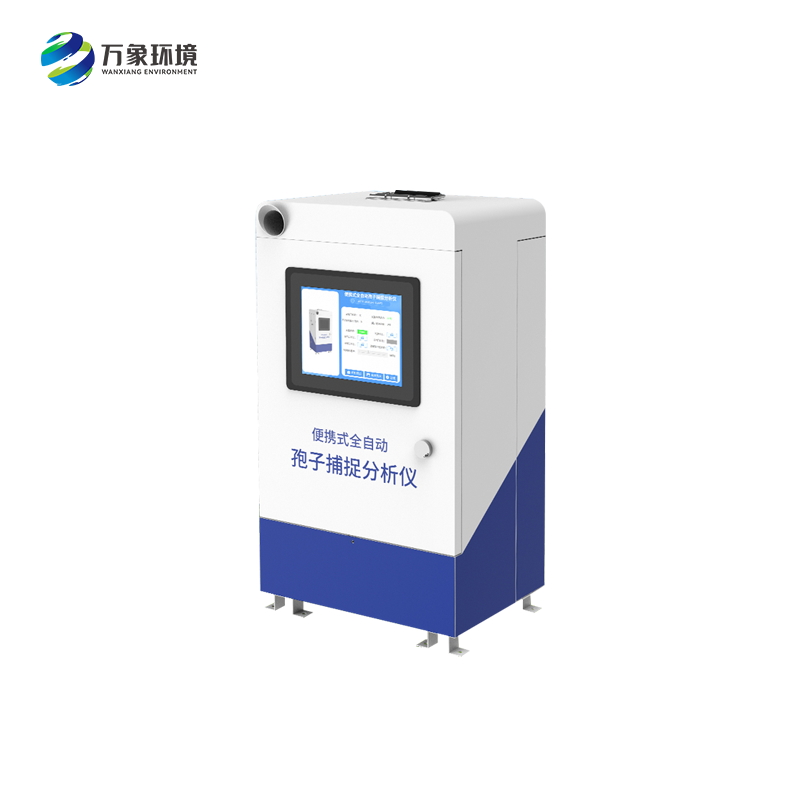

WX-BZ1孢子捕捉儀該設備通過高倍光學顯微成像技術、精度限位技術、自動智能化聚焦融合技術、物聯網傳輸控制技術等技術手段，拍攝孢子微小目標體，并實時將圖片上傳到指定農業云平臺。平臺采用圖像優化算法，精準對上傳圖片處理分析。

二、孢子捕捉儀產品特點

1.孢子設備內部有橫向及縱向雙軸電機

2.內置載玻片，載玻片可累計顯示當前使用程度，當載玻片即將用完時，平臺可到期提醒載玻片更換時間，載玻片可手動清零，且清零有密碼保護，載玻片可手動替換

3.界面可實時顯示載玻片單次采樣進度；

4.可從界面設定工作模式：分為自動與手動兩種模式；

5.設備內有高分辨率顯微鏡，可以清晰拍攝顯示5~100um孢子。

6.經過特殊風道氣流循環設計，進出風口形成風道，確保空氣的流通性，有效降低采集重復率，縮短了采樣時間，提高了采集效率，單次采樣可設置吸氣口采樣時間。

7.可任意設定工作時間，任意設定采樣頻率；

8.孢子捕捉儀內置10.4寸高清大屏顯示，windows操作系統，具有良好的人機交互界面。支持本地查看拍攝照片、配置設備參數、控制設備等功能

9.統計分析：采用云服務器技術，實現對病菌孢子圖片的人工統計與分析，可實時人工遠程查看確認，縮短了預測預報周期

10.支持與服務器自動校時

三、孢子捕捉儀技術參數

1.主體結構：噴塑材質

2.供電電壓：220VAC，可選配480w 200ah太陽能供電

3.啟動最大功率：≤65W；穩定工作功率：≤50W；待機功率≤26.4W

3.整機尺寸：420.0*308.7*787.7mm

4.通信方式：4G上傳，基于蜂窩網絡，TCP/IP方式上傳數據，支持動態域名解析DNS，只需插入一張手機卡便可將數據上傳至遠端監控軟件平臺

5.工作環境：-20-70℃，0-95%（相對濕度）、無凝結

6.內置載玻帶：一次更換最長可以連續使用365天，每天拍3次

7.絕緣電阻≥2.5MΩ（漏電保護）

8.攝像頭：500W像素

9.操作系統：WINDOWS

10.氣體采樣：采集時間60~1200分鐘（設置范圍），可采集面積：長*寬50*21mm；

11.工作時間設置：定時啟動，24時制，可以任意設置24小時開啟時間；

四、孢子捕捉儀云平臺

1.具有遠程實時查看和控制、實時分析孢子的功能

2.可實時遠程切換孢子自動捕捉分析儀的工作模式，實現自動和遠程拍照，實現載波帶用量預警功能

3.自動模式下可設置孢子自動捕捉分析儀的起始工作時間、工作時長、采樣時長、工作間隔、載波帶單次運動距離脈沖數等，并可遠程下發到設備端

4.遠程控制模式下可遠程控制孢子自動捕捉分析儀的吸氣口，排氣口，采樣口，光源狀態、載波帶電機狀態
